پرشر هوای پکیج

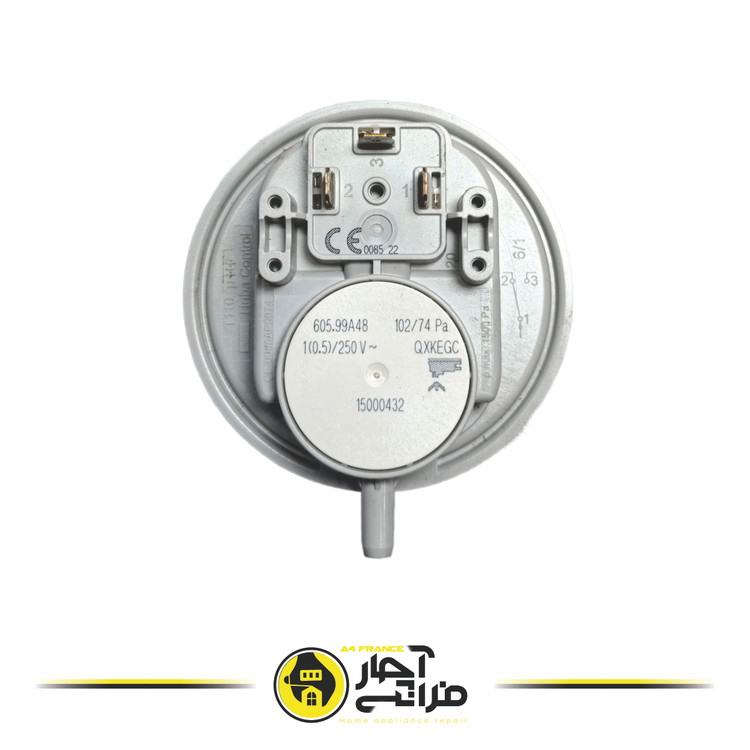

پرشر هوای پکیج دیواری – Pressure Switch Air

پرشر هوای پکیج (سوئیچ فشار هوا) یکی از قطعات ایمنی اصلی در پکیج های دیواری است که وظیفه دارد عملکرد صحیح فن خارج کننده دود را کنترل کند. در صورتی که هوای مناسب در محفظه احتراق تأمین نشود یا فن کار نکند، این سوئیچ با قطع سیگنال به برد الکترونیکی، از روشن شدن مشعل جلوگیری می‌کند.

ویژگی‌های فنی

کد محصول: AHFRANCE-BOILER-AIR-PRESSURE-SWITCH
مدل نوشته‌شده بر بدنه: 605.99A48 / 102 – 74 Pa
ولتاژ کاری: 250 V AC 10.5 A
نوع سیم‌کشی: ۲ پایه ورودی و ۱ پایه خروجی
کاربرد: کنترل فشار و اطمینان از فعالیت فن در پکیج‌های دیواری
کشور سازنده: OEM – کیفیت درجه یک

عملکرد پرشر هوا

هنگام روشن شدن پکیج، فن شروع به کار می‌کند و اختلاف فشار در محفظه ایجاد می‌شود. پرشر هوای پکیج این اختلاف فشار را تشخیص می‌دهد و در صورت صحیح بودن، اجازه ورود گاز و روشن شدن مشعل را می‌دهد. در غیر این صورت برد اصلی دستگاه را در وضعیت ایمنی (ارور فن یا فشار هوا) نگه می‌دارد.

علائم خرابی پرشر هوا

• ارور فن یا خطای پکیج در نمایشگر (مانند E03 ، E28 ، EA)
• روشن نشدن مشعل با وجود کارکرد فن
• قطع شدن چرخه احتراق در حین کار

نکات نصب و تست

در نصب پرشر هوای جدید حتماً توجه کنید که شلنگ های ورودی و خروجی در محل درست قرار بگیرند و فاقد ترک یا گرفتگی باشند. با استفاده از مولتی متر می‌توان هنگام کار فن، قطع و وصل شدن پلاتین پرشر را بررسی کرد.
