سنسور ان تی سی پکیج ایران رادیاتور مناسب برای ایران رادیاتور، بوتان، ایساتیس و تمامی مدل ها

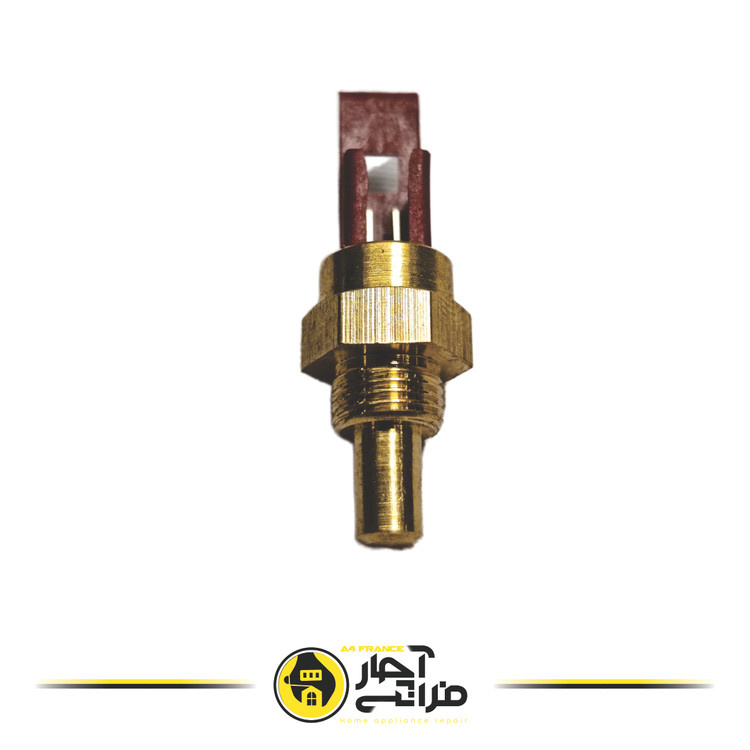

سنسور NTC پکیج ایران رادیاتور (سوکت قرمز)

سنسور NTC پکیج ایران رادیاتور یکی از قطعات کلیدی در سیستم کنترل دما است که وظیفه اندازه‌گیری درجه حرارت آب در مدار گرمایش یا آب گرم مصرفی را برعهده دارد. این حسگر با تغییر مقاومت الکتریکی خود بر اساس دما، اطلاعات دقیق را به برد الکترونیکی ارسال می‌کند تا سیستم بتواند عمل روشن و خاموش شدن مشعل را دقیق تنظیم نماید.

ویژگی‌های فنی

کد محصول: AHFRANCE-BOILER-NTC-SENSOR-IRANRADIATOR‑RED
نوع سنسور: NTC (مقاومت منفی دما)
مقدار مقاومت: ≈ 10 کیلو اهم در دمای ۲۵ درجه سانتی‌گراد
رنگ سوکت: قرمز
اتصال: پیچی برنجی به همراه واشر آب‌بندی
ولتاژ سیگنال: ۵ ولت DC (از برد)
کاربرد: مدار آب گرم مصرفی / مدار گرمایش
سازنده: OEM – سازگار با پکیج های Iran Radiator و مدل های مشابه

عملکرد در پکیج

با افزایش دمای آب، مقدار مقاومت سنسور کاهش می‌یابد؛ برد الکترونیکی با دریافت این تغییر، مشعل را خاموش می‌کند. هنگامی که دما افت می‌کند، مقاومت افزایش یافته و برد دستور روشن شدن مشعل را صادر می‌کند. به این صورت دمای مدار در محدوده ایمن و ثابت نگه داشته می‌شود.

علائم خرابی سنسور NTC

• نوسان یا قطع آب گرم مصرفی در حین استفاده
• افزایش ناگهانی دمای پکیج و خاموش شدن با ارور دما
• نمایش کد خطا E2 یا E8 در مدل های ایران رادیاتور
• قطع یا اتصال کوتاه در سوکت قرمز سنسور

نکات نصب و تست

پیش از نصب سنسور جدید، حتماً پکیج را از برق بکشید و آب مدار را تخلیه کنید. در دمای اتاق، مقدار مقاومت حدود ۱۰ کیلو اهم باید باشد؛ تغییر میزان مقاومت با گرم کردن سنسور باید به صورت یکنواخت کاهش یابد. در صورت عدم تغییر مقاومت یا نوسان غیر عادی، سنسور خراب است.
