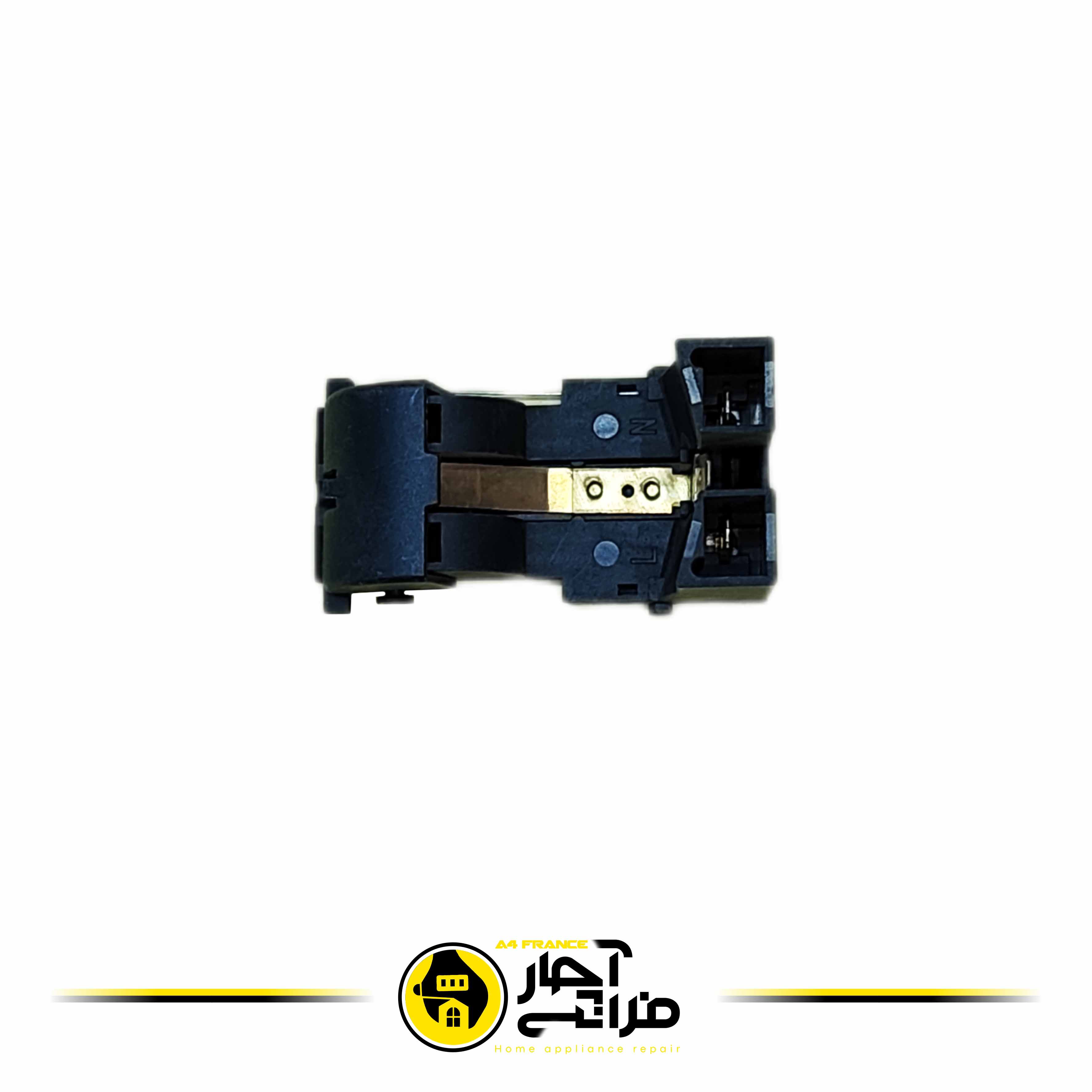

رله اور لود یخچال

رله اورلود سرهم (ترکیبی) کمپرسور یخچال، قطعه‌ای حفاظتی و راه‌انداز است که دو وظیفه کلیدی را در یک پکیج فشرده انجام می‌دهد: بخش رله، سیم‌پیچ استارت (کمکی) موتور را در کسری از ثانیه برای راه‌اندازی وارد مدار کرده و خارج می‌کند؛ و تیغه بی‌متال اورلود در صورت جریان‌کشی غیرمجاز یا داغ شدن بیش‌ازحد کمپرسور، مدار برق را فوراً قطع می‌کند تا از سوختن سیم‌پیچ اصلی جلوگیری شود.

مشخصات فنی قطعه:

• نوع قطعه: رله استارت و اورلود محافظ سرهم (Integrated Relay & Overload)
• مکانیزم اتصال: قفلی شلاقی با پایانه فشاری دو فیش برای ترمینال ورودی فاز و نول (L و N)
• پلاتین و تیغه رابط: پلاتین مسی/برنجی فنری با رسانایی بالا و مقاومت در برابر ایجاد خال و جرقه
• جنس بدنه: باکالیت ضدحرارت و نسوز با مقاومت عایقی بالا (Flame Retardant)
• کارکرد: مناسب کمپرسورهای ۱/۴، ۱/۵ و ۱/۳ اسب بخار در انواع یخچال‌های خانگی، فریزرها و آبسردکن‌ها
• مزیت طراحی: حذف سیم‌کشی اضافه بین رله و اورلود مجزا و نصب سریع و محکم روی ترمینال ۳ پین کمپرسور

علائم خرابی قطعه: صدای تیک‌تیک مداوم (تیک‌آف و قطع اورلود) هر چند دقیقه یکبار بدون روشن شدن موتور، داغ شدن بدنه موتور و روشن نشدن آن، قطع ناگهانی کارکرد یخچال و خنک نشدن کابین.

نکات نصب و عیب‌یابی: قبل از تعویض، جریان برق دستگاه را قطع کنید. پایه‌های ترمینال روی بدنه کمپرسور را از اکسید و چربی تمیز نمایید و رله اورلود را با فشار یکنواخت تا انتها روی پین‌ها جا بزنید. در صورت قطع مداوم اورلود پس از تعویض، سلامت سیم‌پیچ‌ها و عدم گریپاژ مکانیکی موتور را با اهم‌متر بررسی کنید.
