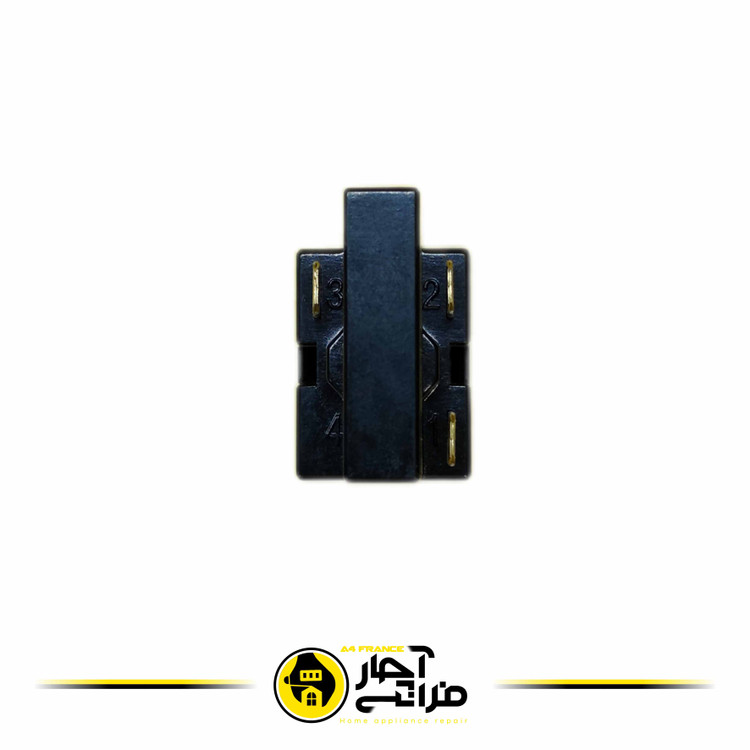

رله اور لود یخچال چهار فیش
3-terminal refrigerator overload relay
هر قسط با تربپی:
۴ قسط ماهانه. بدون سود، چک و ضامن.
توضیحات

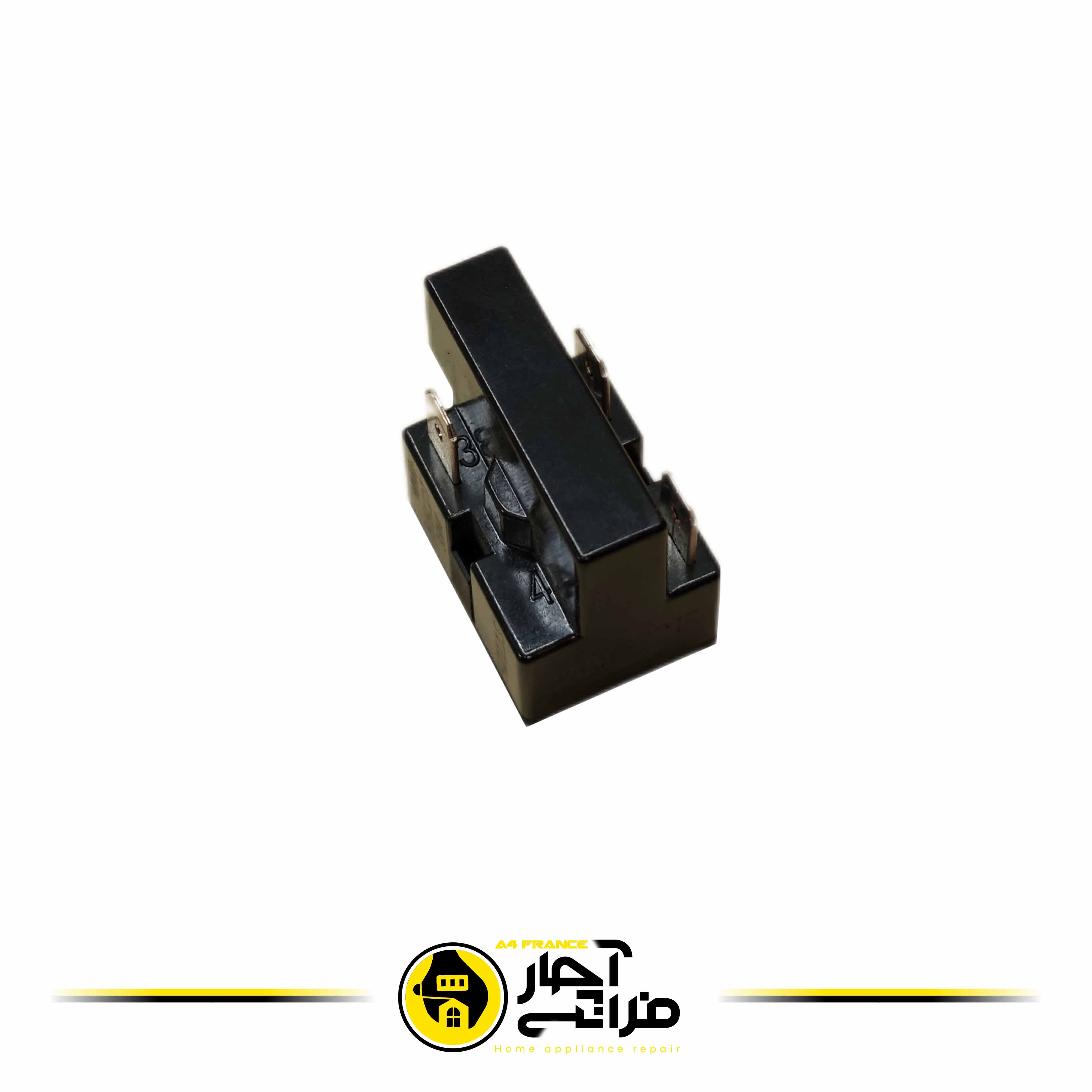

رله استارت PTC چهار فیش کمپرسور یخچال (ترمینال ۱-۲-۳-۴)
رله راهانداز سرامیکی ۴ فیش کمپرسور (4-Pin PTC Starter Relay)رله استارت ۴ فیش PTC با مکانیزم قرص سرامیکی نیمههادی، جریان اولیه سیمپیچ استارت (S) کمپرسور را هنگام روشن شدن هدایت کرده و بلافاصله پس از راهاندازی مدار آن را خارج میکند. وجود ۴ ترمینال استاندارد فیشخور (شمارههای ۱، ۲، ۳ و ۴) امکان نصب سریع خازن دائمکار، سیم نول و اتصالات اورلود را بدون نیاز به تقسیمکنندههای جانبی فراهم میآورد.
مشخصات فنی قطعه:
- مکانیزم عملکرد: مقاومت حرارتی با ضریب دمایی مثبت (PTC Ceramic Disc)
- تعداد ترمینالهای خروجی: ۴ عدد سرسیم فیش نری برنجی با شمارهگذاری ۱، ۲، ۳ و ۴
- پایه ورودی سوکت: ۲ سوراخ مادگی جهت اتصال به پینهای Run و Start ترمینال کمپرسور
- مقاومت اهمی استاندارد: حدود ۱۲ الی ۳۳ اهم در دمای ۲۵ درجه سانتیگراد
- جنس بدنه: باکالیت فشرده مقاوم در برابر حرارت بالا، جرقه و اشتعال
- توان و سازگاری: مناسب برای انواع موتور و کمپرسورهای ۱/۱۰ تا ۱/۳ اسب بخار (پاناسونیک، الجی، دانفوس/سکاپ، امبراکو و هایتک)
علائم خرابی رله PTC: عدم استارت کمپرسور و تولید صدای وزوز مداوم، پریدن مکرر اورلود، شکستن یا سوختن قرص سرامیکی داخل رله (که با تکان دادن رله و شنیدن صدای خردشدگی مشخص میشود) و داغ شدن شدید بدنه رله.
راهنمای نصب و عیبیابی: پیش از جا زدن رله، فاصله دو پین مادگی زیرین را با پایههای کمپرسور تنظیم کنید. مقاومت بین دو پایه اصلی را با مولتیمتر اندازهگیری نمایید؛ در صورت نشان دادن اهم بینهایت یا کمتر از ۵ اهم، قرص سرامیکی سوخته و رله باید تعویض شود.
