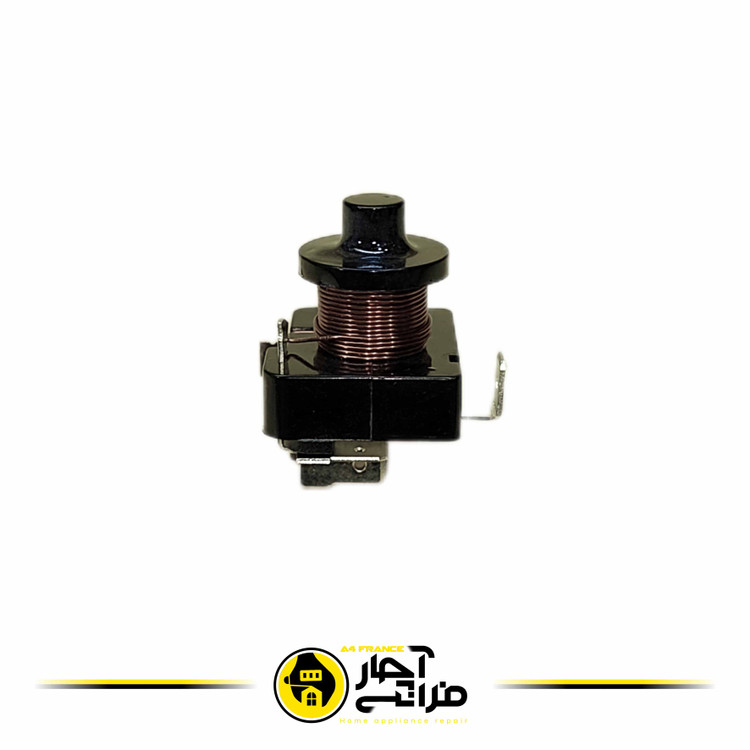

رله استارت جریانی سیم‌پیچی کمپرسور یخچال

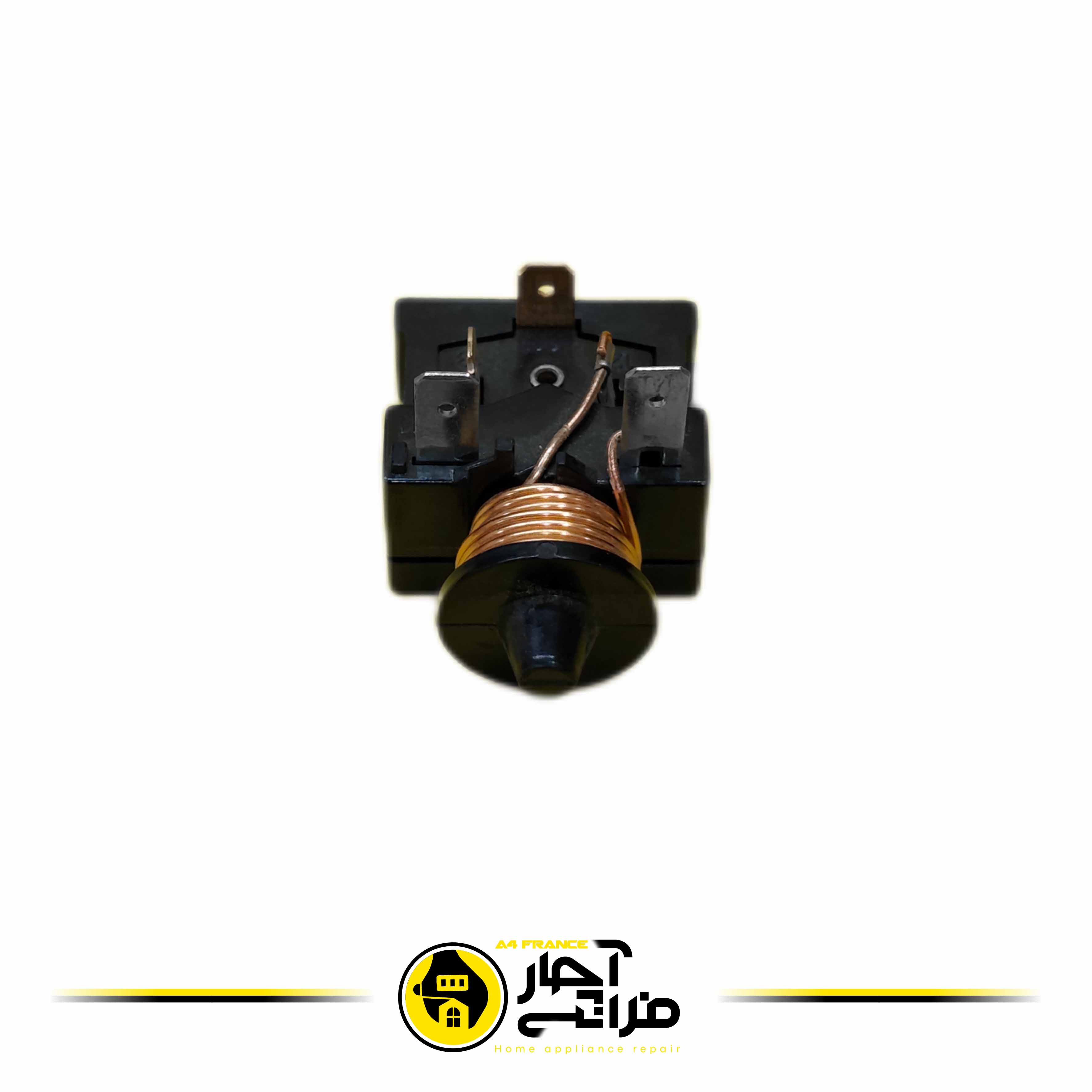

رله استارت جریانی مجهز به یک بوبین سیم‌پیچ مسی ضخیم و پیستون الکترومغناطیسی است. هنگام روشن شدن یخچال، جریان بالای لحظه‌ای از بوبین عبور کرده، پیستون را به سمت بالا کشیده و پلاتین سیم‌پیچ کمکی (استارت) را وصل می‌کند. به محض دور گرفتن روتور و افت جریان به مقدار نامی، جاذبه زمین پیستون را به پایین بازگردانده و مدار استارت را قطع می‌نماید تا مانع سوختن سیم‌پیچ موتور شود.

مشخصات فنی قطعه:

• مکانیزم عملکرد: الکترومغناطیسی جریانی با پلانجر (پیستون) ثقلی و سیم‌پیچ مسی مرغوب

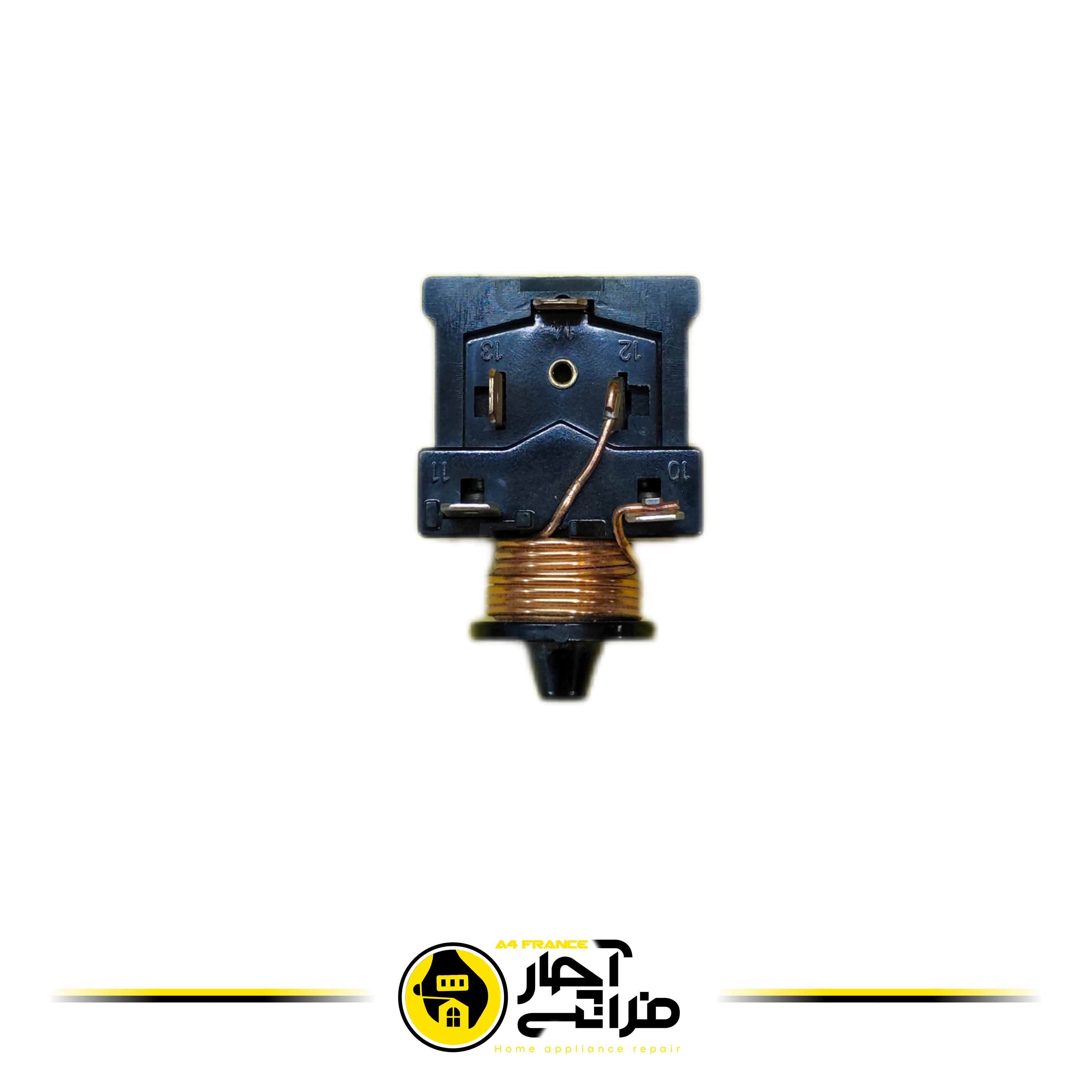

• پایه‌ها و ترمینال‌ها: دارای فیش‌های برنجی اسپیری نری با کدگذاری استاندارد (۱۰، ۱۱، ۱۲، ۱۳)
• ورودی اتصال: دو سوکت مادگی تقویت‌شده با هسته برنجی جهت نصب مستقیم روی پین‌های کمپرسور
• محل استقرار: اتصال همزمان با اورلود گرد یا کتابی روی ترمینال ۳ پین موتور یخچال
• جنس بدنه: باکالیت نسوز فشرده با عایق‌بندی دی‌الکتریک بالا در برابر قوس الکتریکی
• توان و کاربرد: مناسب برای انواع کمپرسورهای ۱/۸ تا ۱/۳ اسب بخار (ناسیونال، پاناسونیک، امبراکو، ال‌جی و دانفوس قدیمی)

علائم خرابی رله جریانی: استارت نخوردن موتور و شنیدن صدای قطع و وصل مداوم اورلود (تیک‌تیک)، خال زدن یا چسبیدن پلاتین‌های داخلی رله، قطعی در سیم‌پیچ بوبین یا گیر کردن پیستون داخلی به دلیل دوده و آلودگی.

نکته مهم در نصب (جهت قرارگیری): این رله‌ها عملکرد مکانیکی و وابسته به گرانش (جاذبه) دارند؛ بنابراین باید دقیقاً در زاویه صحیح (رو به بالا) روی پین‌های کمپرسور نصب شوند تا پیستون پس از استارت با وزن خود آزادانه رها شود.
